Phasenprüfer PDV-02 unverzichtbar!
12.03.2007
Phasendetektor PDV-02, das Original
Allgemein:
Gerät zur schnellen Bestimmung der phasenrichtigen Polung von Audio-Komponenten an der Netzsteckdose. Das Gerät zeichnet sich durch einfachste Handhabung aus, da lediglich der Netzstecker des zu prüfenden Gerätes in den Phasendetektor gesteckt werden muss. Über 2 LED´s wird in einem Messvorgang die Phase angezeigt. Die entsprechende Phasenlage an der Netzsteckdose können Sie mit dem Stromprüfer(beiliegend) feststellen. Das Gerät löst so fein auf, dass selbst die Lage der Netzzuleitung in das Messergebnis einfließt. Alle Störquellen wie Kühlgeräte, Computer usw. sollten Sie auf jeden Fall ebenfalls ausphasen, um den davon ausgehenden Störpegel zu minimieren.
Achtung:
Um eine Zerstörung des Phasendetektors durch Überspannung zu vermeiden, schalten Sie das zu prüfende Gerät erst nach dem Ziehen des Netzsteckers ein, und führen dann die Messung durch! Separate Netzfilter nicht prüfen (wäre auch sinnlos!).
Messvorgang:
1. Stecken Sie den Netzstecker des Prüflings in den Phasendetektor. Nur bei Geräten mit Eurosteckern (2-pol. Flachstecker) muss zusätzlich die Masseverbindung (beiliegend) zwischen Polklemme des Phasendetektors und dem Gehäuse oder einer Cinchbuchse des Prüflings hergestellt werden.
2.Betätigen Sie die Messtaste. An der phasenrichtigen Seite des Netzsteckers leuchtet eine LED auf. Markieren Sie diese Stelle mit einem Punkt (beiliegend).
3. Zur Kontrolle können Sie den Netzstecker drehen, bei eindeutigem Messergebnis leuchtet jetzt die andere LED.
Sollte die gleiche LED wie vorher leuchten, so bedeutet das, dass die Netzsteckerstellung des Prüflings keinen hörbaren Einfluß ausübt. Dies kommt vor, insbesondere bei Geräten mit geringer Leistungsaufnahme.
Anmerkung:
Da bei der Messung mit dem Phasendetektor alles ab Netzstecker ins Messergebnis einfließt( Netzkabel-Beläge, y-Kondensatoren, Schaltkapazitäten, Wicklungskapazitäten...) kann und darf dieses natürlich von einer bereits ab Werk markierten Phase abweichen!!! Das Gerät misst so genau, dass nicht nur das verwendetete Netzkabel entscheidend sein kann, sodern sogar die Lage! Zum Test, messen Sie einfach nur ein Netzkabel, und bewegen es.....

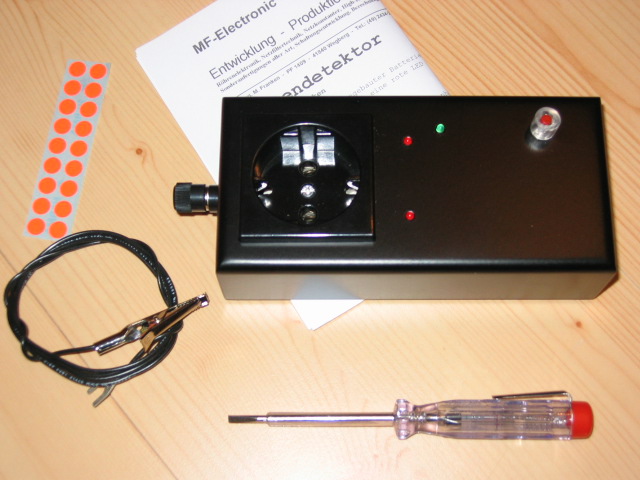

Mitgeliefertes Zubehör:
Bedienungsanleitung
Batterie, bereits eingebaut
Masseverbindung
Stromprüfer
Markierungspunkte
Warum klingt die Anlage nach richtiger "Ausphasung" besser?
Im Endeffekt geht es darum, einerseits die Störeinstrahlung der Abschirmung auf den Signalleiter bei insbesondere Cinchkabeln zu minimieren und andererseits die Ausbreitung der netzseitigen Störstrahlung im Gerät zu minimieren. Eine Masseschleife/Brummschleife kann durch das Drehen des Netzsteckers natürlich nicht eliminiert werden, ist aber ein gutes Beispiel für die Auswirkung der Störeinstrahlung, die durchaus ein lautes Brummen bewirken kann.
Die Störstrahlung-hervorgerufen durch Ausgleichsströme-der Abschirmung ensteht durch Potentialunterscheide an den Cinchbuchsen der angeschlossenen Komponenten. Die Störstrahlung selbst beinhaltet die Netzstörungen des Lichtnetzes, insbesondere phasenseitig. Obschon zwar eine galvanische Trennung zwischen Lichtnetz und Netzteil der Hifi-Geräte besteht, pflanzen sich HF-Störungen oft kaum behindert kapazitiv und induktiv über Wicklungskapazitäten, y-Kondensatoren,Leitungsbeläge, usw.fort.
Werden bei den angeschlossenen Komponenten die Netzstecker phasenrichtig eingesteckt, geht die Störstrahlung auf ein Minimum zurück und die typischen Auswirkungen entsprechend!
Sie erhalten ORIGINALWARE, selbstverständlich auch eine Rechnung mit ausgewiesener Mehrwertsteuer
Hifi@home
Michael Wessig
Glück-auf-Str. 78
41812 Erkelenz
Telefon:02431-805941
Bei Fragen kontaktieren Sie uns unter: info@hifiathome.de
Es gelten unsere AGB
