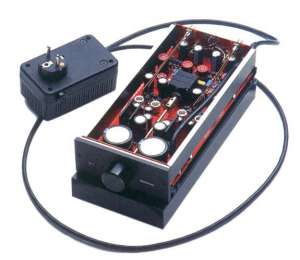

Brinkmann Phonoverstärker FEIN

Der Phonoverstärker FEIN hat an der Frontplatte eine LED zur Betriebsanzeige und einen Lautstärkeregler. An der Rückseite befinden sich der Eingang , der Ausgang, eine Masseklemme, eine Buchse für das Netzteil und ein Drehschalter, mit dem der FEIN sich von MC- auf MM-Systeme umschalten läßt. Die erste Impedanz ist für den Anschluß eines MM-Systems und beträgt 1mV / 47kOhm, dabei ist die Abschlußkapazität ca. 50pF.
MC-Systeme lassen sich mit zwei unterschiedlichen Empfindlichkeiten betreiben : 0,5mV / 600 Ohm (Mittelstellung) und 0,2mV / 600 Ohm für leisere Systeme. Nach dem Lautstärkeregler folgt ein Impedanzwandler, der auch längere Anschlußkabel ermöglicht, so daß der FEIN in unmittelbarer Nähe des Plattenspielers aufgestellt werden kann. Die relativ hohe Ausgangsspannung lässt auch den direkten Betrieb des FEIN an Endstufen-Eingängen zu.

Einige technische Daten :
Klirrfaktor / Intermodulation : 0,01 / 0,05 %
Rauschabstand MM / MC : 80 / 78 dbA
Frequenzgang phono : 20...50 kHz
max. Ausgangsspannung : 4 V
Ausgangswiderstand : 200 Ohm
Eingangswiderstand MC : 600 Ohm
Eingangskapazität MM : 50 pF
Eingangsempfindlichkeit phono : siehe Text oben
Gehäusegröße : B x H x T 120 x 80 x 260 mm
Größe Netzgerät : dto 105 x 60 x 100 mm
